Bagi rekan-rekan yang sedang belajar elektronika dan ingin mencoba menggunakan IC16f84 untuk belajar interfacing elektronika, tidak ada salahnya untuk mencoba rangkaian programer untuk IC 16F84 tersebut.
Komponen yang diperlukan antara lain adalah :
R1 10K Resistor
R2 1.5K Resistor
D2 5.1V/0.5W Zener
D3 1N4148 or 1N4448 Diode
D4 1N4148 or 1N4448 Diode
D5 1N4148 or 1N4448 Diode
D6 8.2V/0.5W Zener
D7 1N4148 or 1N4448 Diode
C2 100µF/25V Capacitor electrolytic
C3 22µF/16V or 47µF/6.3V Capacitor tantal
Q1 BC547B Transistor NPN
Q2 BC547B Transistor NPN
P1 DS25 (female) 25 pol DSUB connector
P2 Connector for In Circuit Programming
R2 1.5K Resistor
D2 5.1V/0.5W Zener
D3 1N4148 or 1N4448 Diode
D4 1N4148 or 1N4448 Diode
D5 1N4148 or 1N4448 Diode
D6 8.2V/0.5W Zener
D7 1N4148 or 1N4448 Diode
C2 100µF/25V Capacitor electrolytic
C3 22µF/16V or 47µF/6.3V Capacitor tantal
Q1 BC547B Transistor NPN
Q2 BC547B Transistor NPN
P1 DS25 (female) 25 pol DSUB connector
P2 Connector for In Circuit Programming

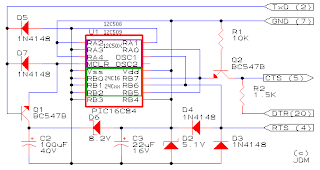

Gambar rangkaian programer :
Semoga bermanfaat, sampai ketemu di artikel mikro yang lainnya.
